铝元素是自然界中六大金属元素之一，在我国铝元素资源丰富，超出铁元素含量2/3，但在资源开发运用上远不及铁元素资源，其首要原因是资源运用以及产品开发领域的缺少所形成的；目前我国现已将铝资源开发列为关键开发项目，其首要体现在工业制作工作，近几年我国工业铝型材产品的开发速度加快，铝资源开发才干以及技术不断完善，产品品类灵敏添加，铝资源运用率不断前进，加快了我国铝资源开发进程。

　　铝的化学性质及物理功用：

　　铝的表面呈银白色，质量较轻，但是具有较高的导电性、导热性和延展性，相关于其他金属来说具有很高的防腐蚀功用；纯铝是一种非常柔软的物质，有必要经过添加其他合金元历来前进自身的强度和硬度；铝是一种非常生动的化学元素，既能溶于酸，又可以溶于碱，是典型的双性物质，并且长时间的露出于表面会天然构成一层保护膜，具有必定的保护作用。

　　铝型材产品加工流程：

　　铝经过组成其他合金元素经过熔铸得到铝锭（铝锭是用来熔铸铝棒的原材料）。

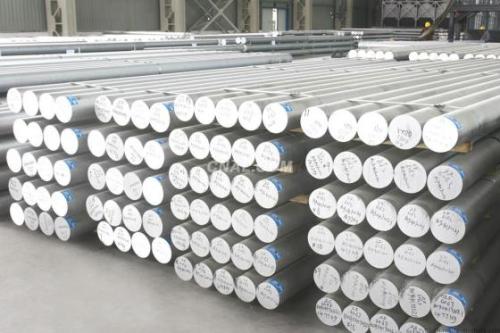

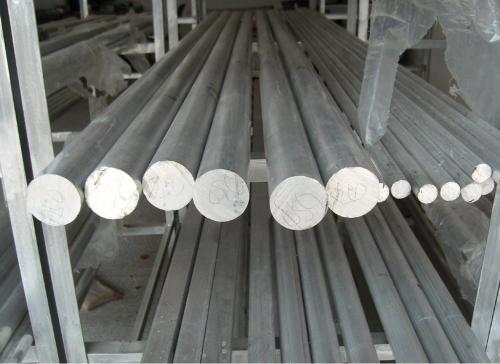

　　铝锭在经过熔铸得到铝棒（铝棒是用来出产揉捏工业铝型材的原材料）。

　　铝棒制形成工业铝型材需经过以西工艺流程：

　　①：熔炉加热。

　　②：模具规划（模具是根据产品需求而规划的产品揉捏定型用具）。

　　③：运用揉捏机（6063-T5系列常见型材揉捏机一般在1300-1600吨，如需求制作更高标准的型材需求根据实际情况选用更高顿悟的揉捏机）揉捏，经过模具得到不同界面的工业铝型材产品。

　　④：铝型材校正。

　　⑤：拉直。

　　⑥：时效（时效是影响工业铝型材产品强度和硬度的关键步骤）

　　⑦：氧化处理。

　　⑧：喷砂氧化（喷砂氧化是细化型材表面拉伸纹，而做的表面二次处理，可以细化工业铝型材表面微孔，增强抗氧化才干）。

　　工业铝型材氧化处理工艺流程：

　　①铝型材表面处理：

　　铝型材表面处理又称表面预处理，是运用物理物质和化学物质对铝型材表面的污垢进行去除，使其露出处铝型材本体，便于后期对铝型材表面进行氧化处理。

　　②铝型材表面脱脂工艺：

　　铝型材脱脂工艺其目的是为了去除铝型材表面的工业润滑油和防腐油以及附着在型材表面的污垢杂质，保证铝型材碱蚀均匀，保证碱蚀槽的清洁；前进铝型材表面处理质量。

　　③铝型材酸蚀工艺：

　　铝型材表面酸蚀工艺是在铝型材脱脂之后进行表面酸腐蚀处理，去首要目的是为了去除铝型材表面其他金属元素氧化之后构成的氧化物和型材天然构成的氧化膜；酸腐蚀处理之后需求马上进行水洗，水洗温度控制早50℃，避免型材表面发作流痕，然后再进行活动水清洗。由于铝型材里面含有铜元素，在酸腐试往后表面发暗，需求在硝酸溶液中经过3-5分钟的侵泡，使表面呈亮银色。

　　④铝型材碱蚀工艺：

　　铝型材碱蚀工艺的首要目的于酸蚀工艺大致相同，去除铝型材在氧化过程中机体表面的残留物质和蜕变层，以及消除铝型材在揉捏过程中表面留下的划痕缺陷；铝型材表面碱蚀处理关于铝型材表面的整体质量有着至关重要的作用。

　　⑤铝型材中和工艺：

　　铝型材中和工艺的目的是去除铝型材在经过酸蚀处理和碱蚀处理之后表面所残留下来的不溶于碱性溶液的铜、锰、铁、硅等合金元素或杂质，中和铝型材在经过碱蚀处理之后所残留的碱液，一般情况下选用的方法是运用30%-50%的硝酸溶液，关于高硅铝合金，铸形成合金，选用硝酸和氢氟1：3体积比的混合酸。硅与氢与氢氟酸作用生成氟硅酸而脱离铝表面。

　　⑥铝型材阳极氧化处理：

　　铝型材阳极氧化处理的方法是经过溶液作为介质，选用尖端放电从而使铝型材表面构成一层氧化膜，使铝型材具有超强的耐腐蚀功用，由于经过阳极氧化的铝型材所得到的保护层具有较高的硬度和耐腐蚀性，标准厚度在10-12μ，可以更好的前进铝型材的抗氧化功用以及前进型材的漂亮度。

　　硫酸阳极氧化常用10-20%H2SO4为电解液，工作温度15-20℃，电流密度为1-2.5A/dm2,电解时间视膜厚要求而定，一般在20-60min。电源以直流电最广泛，外加电压视电解液的电导性，温度和铝含量而异，一般是15-20V，工艺参数关于膜的功用有明显影响。

　　⑦铝型材表面封孔处理：

　　工业铝型材经过阳极氧化处理之后表面会构成微孔，在运用过程中简单被氧化腐蚀，要在阳极氧化处理之后进行封孔处理，工业铝型材阳极氧化之后封孔处理方式一般选用冷风空工艺（冷封孔工艺源于欧洲），硫酸阳极氧化常用10-20%H2SO4为电解液，工作温度15-20℃，电流密度为1-2.5A/dm2,电解时间视膜厚要求而定，一般在20-60min。电源以直流电最广泛，外加电压视电解液的电导性，温度和铝含量而异，一般是15-20V，工艺参数关于膜的功用有明显影响。————文章来源于网络，若有侵权请联系删除。
